Vivaline

VIVALINE은 고주파 에너지를 인체에 가하여
통증의 완화 등에 사용하는 의료기기 입니다.

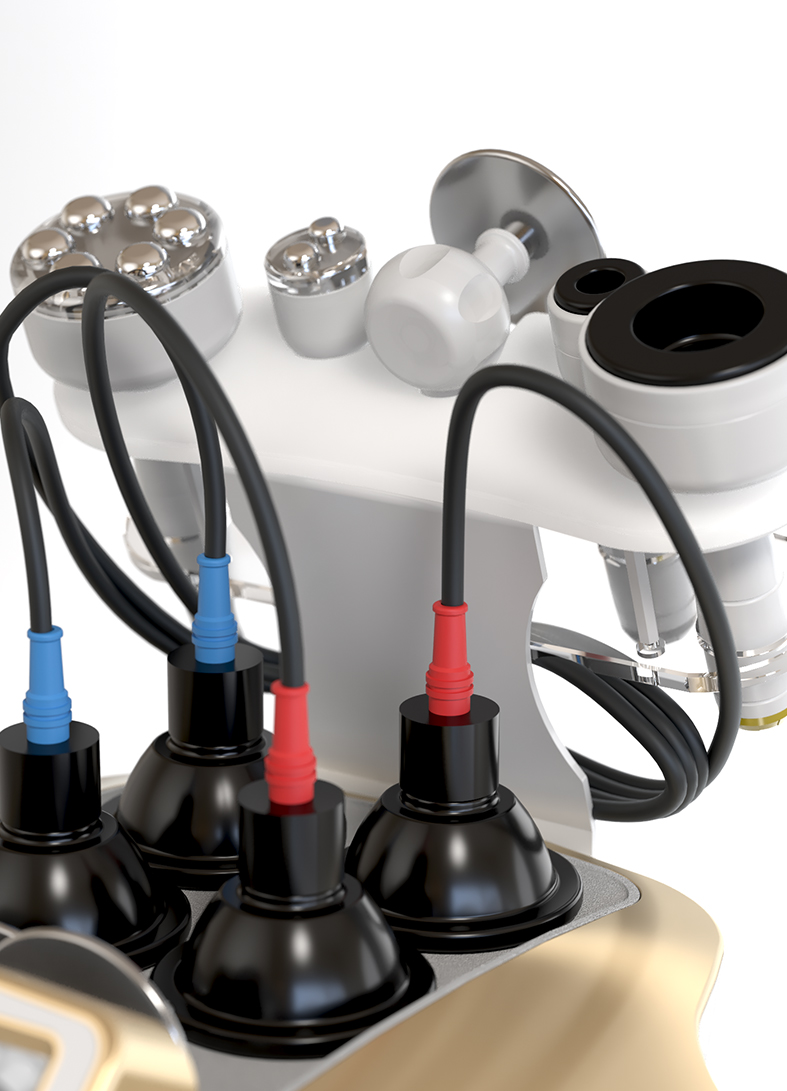

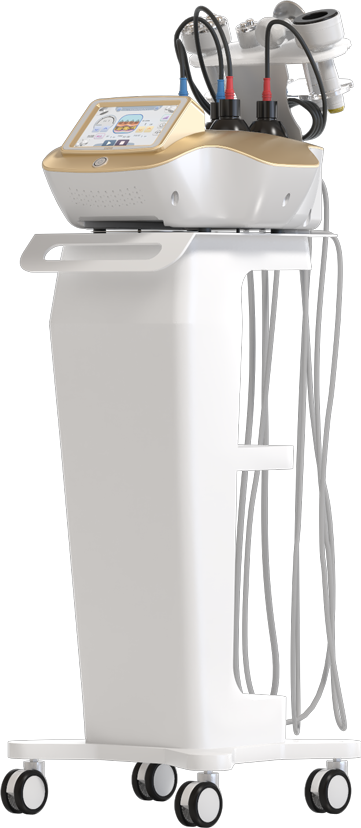

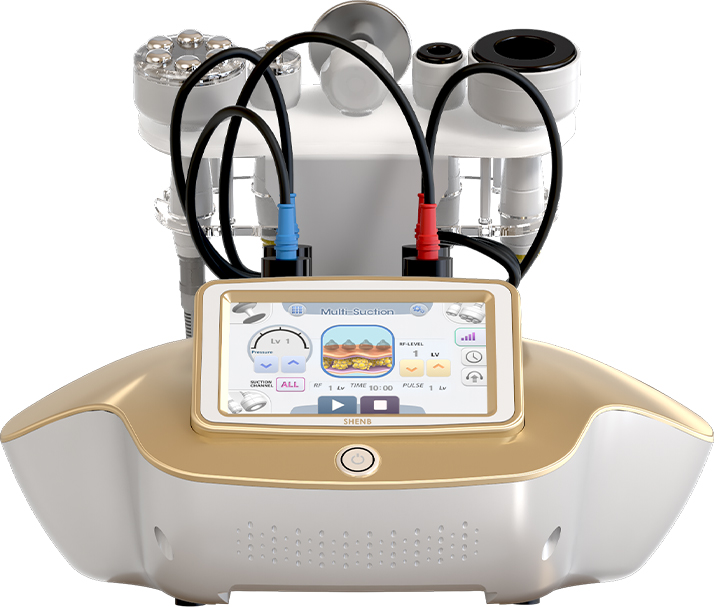

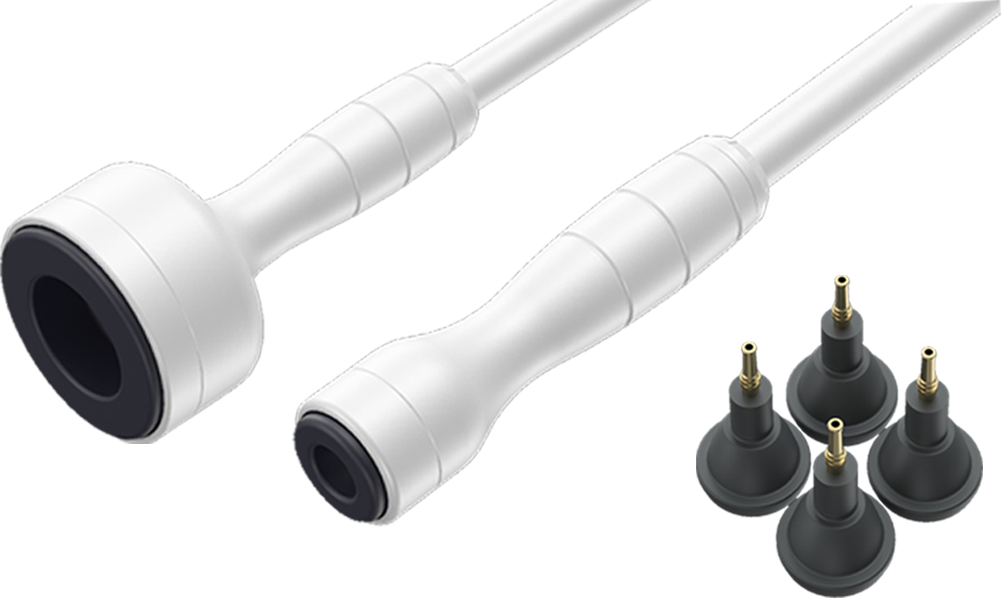

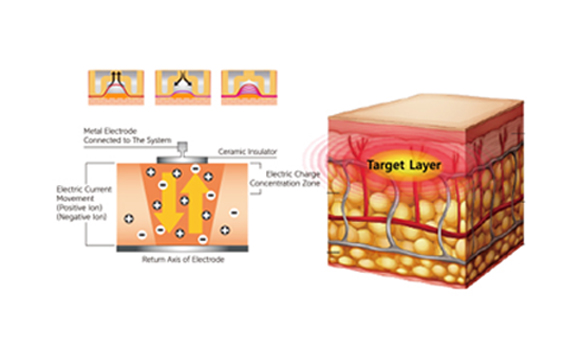

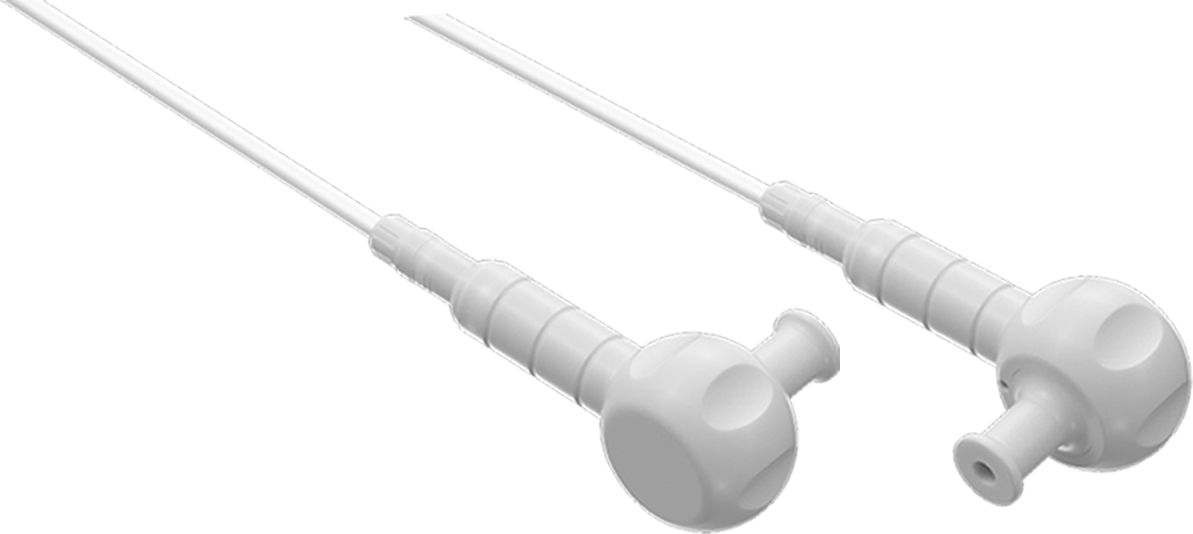

VIVALINE은 고주파 에너지를 생산하는 본체 외 이를 인체에 전달하는 전극 등으로구성됩니다. 본체에서 나오는 고주파 전류를 전극을 통해 인체에 전달하면, 이온의 전후운동, 분극, 분자의 회전운동 등에 의해 조직 내에서생체 열에너지로 변환되며, 이때 발생한 열은 심부 조직의 통증을 완화 시킵니다.

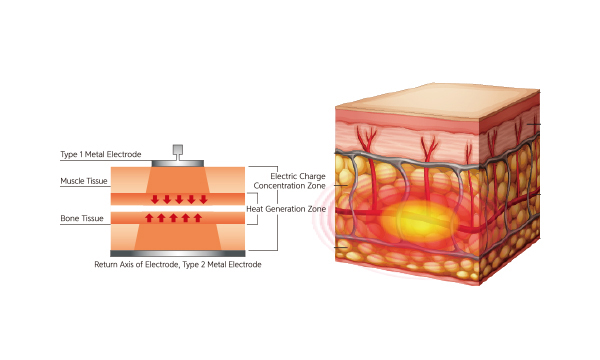

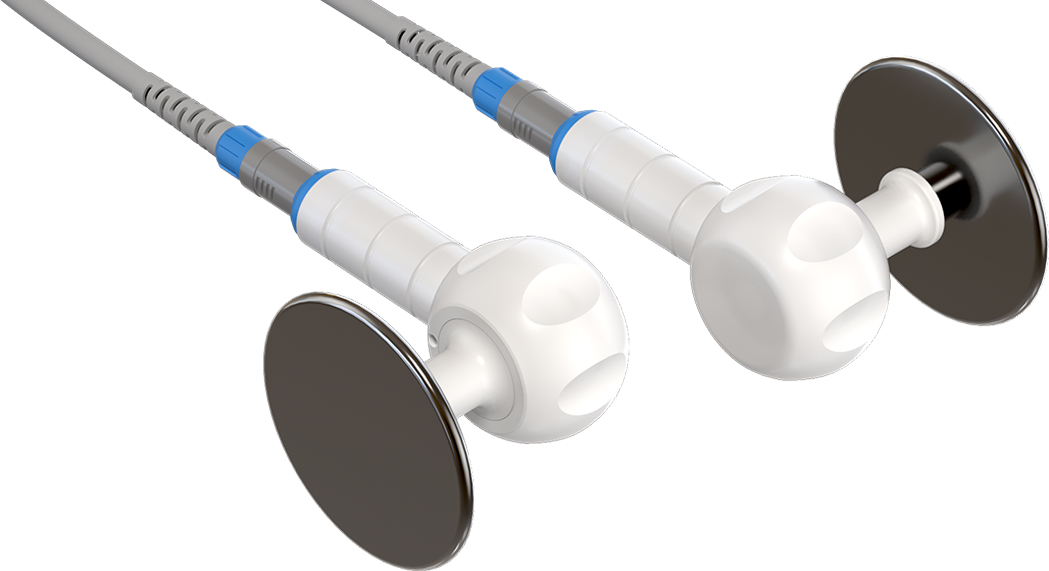

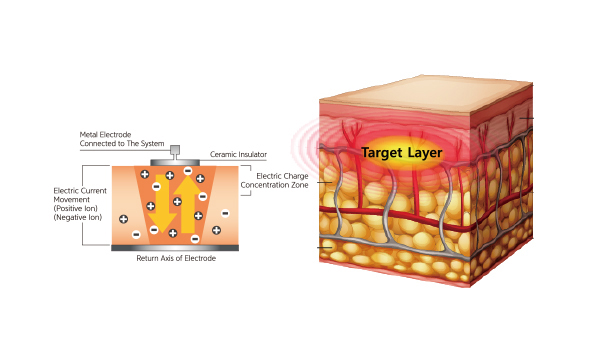

VIVALINE에 사용되는 전류 통전법은절연 코팅된 전극을 사용하여 자극하는 방식으로 전극에 전압을 걸어 열을 발생하는 용량성 전류 통전법 (CET, Capacitive electric transfer) 방식과 금속 전극을 이용하여 인체에 전류를 통전시켜 열을 발생시키는 저항성 전류 통전법 (RET, Resistive Electric Transfer) 방식, 서로 상반된 전극을 출력 시키는 Bi-polar 방식을 사용합니다.

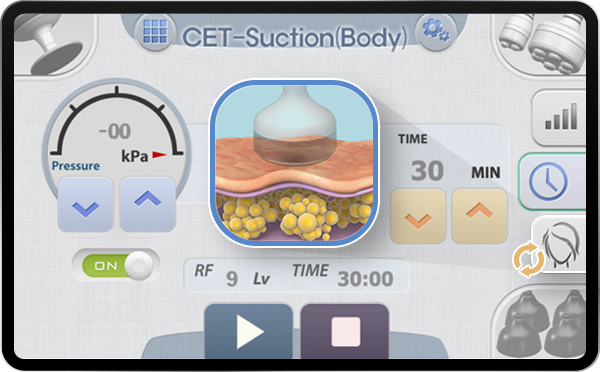

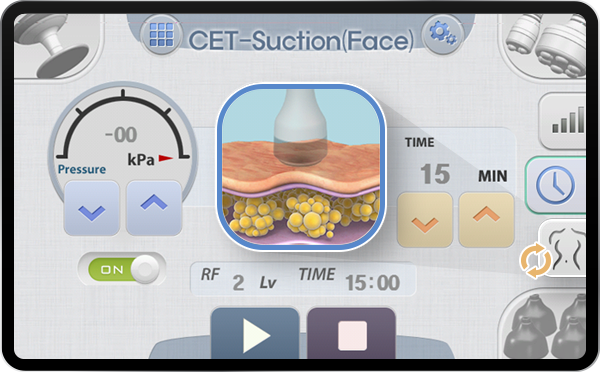

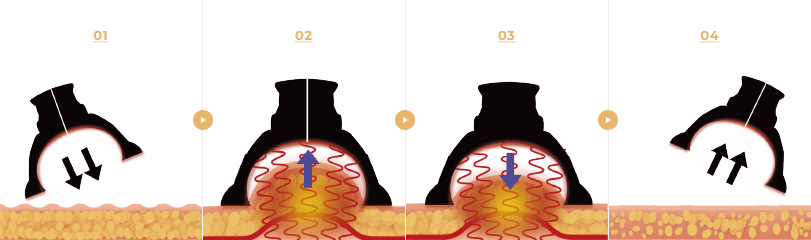

VIVALINE은 MCU에서 0.3 MHz, 0.5 MHz, 1 MHz 주파수를 발생시켜 각 사용하는 어플리케이션에 따라 CET-Suction 및 Multi-suction의 경우 0.3 MHz, RET의경우 0.5 MHz, Bi-polar의 경우 1 MHz의 주파수를 조합하여 고주파 신호원을 발생시키고 발생된 신호원에 따라 RF control Unit에서 48 V의 전압을 고주파 신호원과 조합하여 전류 제한된 고주파 증폭 출력을 발생시킵니다. 또한 CET-suction 및 Multi-suction의 경우 MCU에서 Pump제어를 통해 설정된 압력으로 Suction 기능이발생되도록 제어합니다.
